ПРИВОДНЫЕ РЕМНИ ПЛОСКИЕ СИНТЕТИЧЕСКИЕ ДЛЯ ШЛИФОВАЛЬНЫХ СТАНКОВ

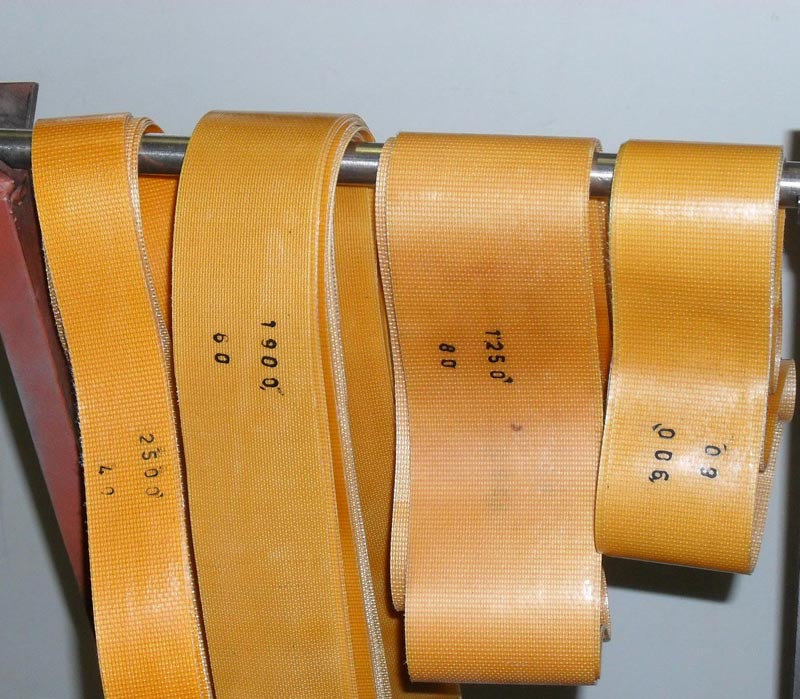

Приводные плоские ремни синтетические по ТУ17-21-598-87 на основе капроновых тканей покрытых латексем.
Для кругло-шлифовальных станков размерами 40 х 1250 по 1100 р/шт., 50 х 1250 по 1390 р/шт.
Для бильного оборудования птицефабрик 60 х 1900 по 1990 р/шт.
МНОГО ТИПОРАЗМЕРОВ НА СКЛАДЕ В НАЛИЧИИ!
ПАСПОРТ
Основные размеры и параметры ремней приводных плоских,
бесконечных из синтетических материалов.
Ремни приводные плоские из синтетических материалов представляют собой пленочный материал из многокомпонентной системы высокомолекулярных соединений, армированной синтетическими материалами в виде мешковой ткани. Для изготовления ремней применятся
мешковая ткань полотняного и просвечивающего переплетений. Ткань полотняного перепле- тения вырабатывается из кордного капрона 29 текс. (№ 34, 5) и хлопчатобумажной пряжи 25 текс. (№40).
Ремни приводные плоские предназначаются для приводов металлорежущих станков и других машин, работающих не в агрессивной среде со скоростью до 75 м/сек. При темпера- турах не ниже +10 С и не выше 40 С и относительной влажности воздуха не выше 90%.
РАЗМЕРЫ СЕЧЕНИЙ РЕМНЕЙ (ТУ 17 – 21 – 598 – 87)
|
Ширина ремня, ( мм. ) |
Толщина ремня, ( мм.) |
Допускаемые отклонения |
|
|
по ширине (мм.) |
Неравномерность по толщине, % |
||
|
10 15 20 25 30 40 50 60 80 100 |
не более 1,0
не более 1,0
не более 1,0
|
+/- 0,25
+/- 0,5
+/- 1,0
|
не более 20
не более 20
не более 20
|
ВНУТРЕННИЕ ДЛИНЫ РЕМНЕЙ
|
Внутренние длины ремней, (мм.) |
Допустимые отклонения, (мм.) |
|
400, 420, 450, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950. |
+/- 20 |
|
1000, 1060, 1120, 1180, 1250, 1320, 1400. |
+/- 25 |
|
1500, 1600, 1700,1800,1900, 2000, 2120, 2240, 2360, 2500, 2650, 2800, 3000, 3150. |
+/- 45
|
Удельная окружная сила, передаваемая 1 см ширины ремня при скорости до 50 м /сек, угла обхвата шкива 1800 и односменной работе принимается для диаметров шкива 100 мм не более 3 кг/см и 200 мм не более 4 кг/см. Начальное натяжение ремня определяется по напряжению + 75 кг/сек.
Удельная окружная сила, передаваемая ремнем при скорости от 50 м/сек до 75 м/сек, угла обхвата на 180 0 и одновременной работе принимается для диаметра меньшего шкива 60 мм не более 1 кг/см.
ФИЗИКО - МЕХАНИЧЕСКИЕ ПОКАЗАТЕЛИ
|
Наименование показателей |
Норма |
|
|
на ткани полотняного переплетения |
на ткани просвечивающ. переплетения |
|
не менее.
Нагрузке 59 кг/см |
90
20 |
60
20 |
